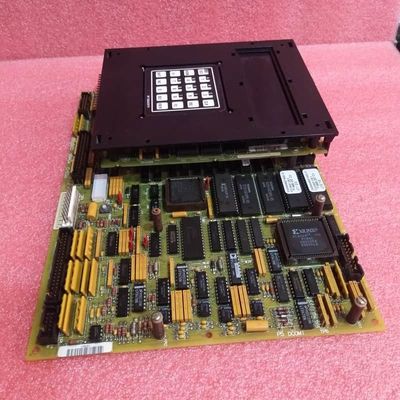

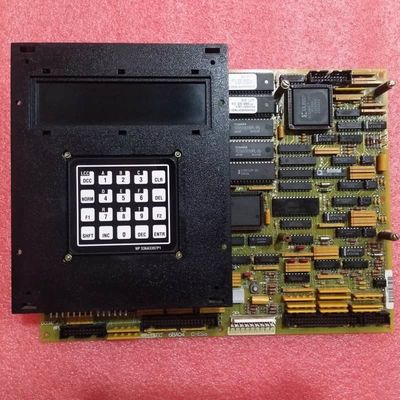

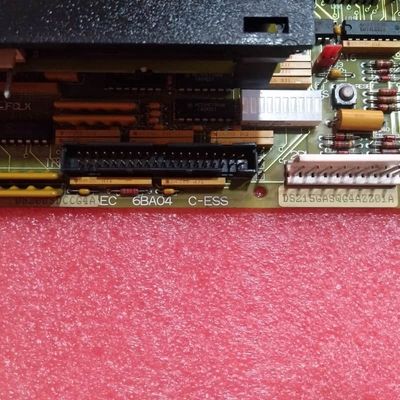

کارت کنترل درایو سیستم کنترل توربین GE Mark V با طراحی ماژول دوگانه یکپارچه، وزن 2 کیلوگرم و 1 سال گارانتی

GE Mark V DS215GASQG4AZZ01A ((DS200SDCCG4AFD+DS200SLCCG3ACC) سیستم کنترل توربین

توضیحات محصول:

مدل GE Mark VDS215GASQG4AZZ01Aیک کارت کنترل درایو یکپارچه است که عملکرد اصلی دستگاه را ترکیب می کند.DS200SDCCG4AFD(ماژول کنترل محرک اصلی) وDS200SLCCG3ACC(کارت کمکی ارتباطات LAN) ، برای سیستم کنترل توربین مارک V GE طراحی شده است. به عنوان یک واحد منسجم، کنترل درایو، پردازش سیگنال و قابلیت های ارتباطی LAN را متمرکز می کند،اطمینان از عملکرد بی نقص گاز، موتورهای توربین بخار یا بادی در حالی که از تکنولوژی کنترل Speedtronic میراث مارک V استفاده می کند.

درDS200SDCCG4AFDماژول پایه دارای سه میکروپروسسر تخصصی است:

پردازنده کنترل درایو (DCP): رمزگشایی، دسترسی مستقیم به حافظه (DMA) و ورودی/خرید در سطح سیستم را مدیریت می کند.
پردازنده کنترل موتور (MCP): عملکردهای کنترل موتور DC/AC مانند کنترل فاز را مدیریت می کند.
پردازنده هم موتور (CMP): پردازش وظایف فشرده ریاضی فراتر از ظرفیت MCP.

همچنین شامل RAM مشترک برای دسترسی همزمان چند پردازنده است،10 لامپ LED پنل جلویی برای نظارت بر عملکرد در زمان واقعی و تشخیص خطا (نمایش کدهای خطا در کد اعشاری با کد باینری / BCD یا باینری بر اساس شدت خطا)، و سخت افزار قابل تنظیم (جومپرهای JP نوع برگ و جومپرهای سیم WJ ، عمدتاً در کارخانه تنظیم شده اند) برای بهینه سازی سیستم. کارت کمکی DS200SLCCG3ACC قابلیت ارتباطات LAN را اضافه می کند ،امکان ادغام واحد با شبکه های محلی و گسترش اتصال و تبادل داده با سایر اجزای سیستم.

ویژگی های کلیدی:
طراحی دو ماژول یکپارچه:ترکیبی از DS200SDCCG4AFD (سیار کنترل درایو) و DS200SLCCG3ACC (اتصالات LAN) ، حذف نیاز به نصب ماژول جداگانه و ساده سازی سیم کشی سیستم.

کارايي پردازنده سه گانه:DCP، MCP و CMP در همکاری کار می کنندمحاسبه lex به ترتیب برای اطمینان از دقت و پاسخگویی کنترل درایو، پاسخگویی به الزامات عملکرد پویا توربین ها.

اتصال LAN:DS200SLCCG3ACC امکان یکپارچه سازی LAN را فراهم می کند و از انتقال داده بین کارت کنترل درایو و سایر دستگاه های شبکه ای برای نظارت و کنترل متمرکز پشتیبانی می کند.

تشخيص اشتباهات بديهي:10 LED ها بازخورد بصری واضح در مورد وضعیت سیستم را فراهم می کنند؛ کدهای خطا (در BCD یا باینری) اجازه شناسایی سریع مشکلات را می دهد و زمان عیب یابی را کاهش می دهد.

قابل تنظیم و گسترش:جومپرهای JP / WJ که در کارخانه تنظیم شده اند، سازگاری خارج از جعبه را تضمین می کنند، در حالی که جومپرهای DS200SDCCG4AFD از کارت های اختیاری اضافی (به عنوان مثال پردازنده های سیگنال) برای گسترش عملکرد در آینده پشتیبانی می کنند.

نصب و تعویض امن:قطع برق در طول تعمیرات ضروری است؛ ماژول های EPROM از واحدهای معیوب می توانند در صفحه های جایگزین استفاده مجدد شوند.و پاک کننده های نیلونی از آسیب پیچ جلوگیری می کنند.
