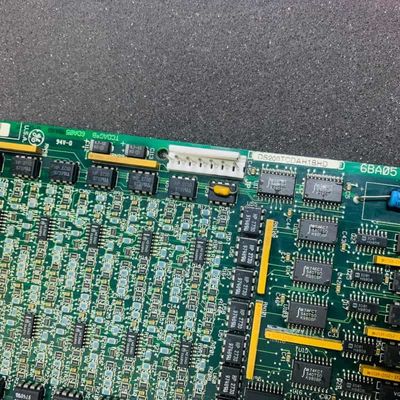

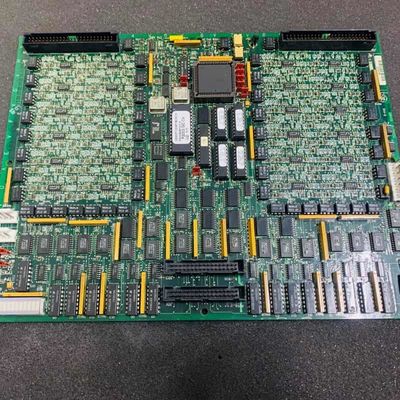

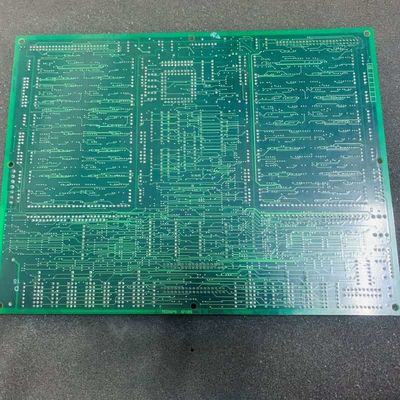

GE DS200TCDAG1B Digital I/O Board برای کنترل توربین مارک V با سیگنال های 4-20 mA RTD و ورودی های ترموکوپل

GE DS200TCDAG1B DS200TCDAG1BDB DIGITAL INPUT/OUTPUT CARD Mark V Turbine Control

جزئیات محصول:

GE DS200TCDAG1BDB یک برد ورودی/خروجی دیجیتال است که منحصراً برای سیستم کنترل توربین Mark V GE طراحی شده است—یک سری قدیمی که برای مدیریت درایوهای خودکار توربین های بادی، گازی و بخار استفاده می شود و یکی از آخرین خطوط GE Mark است که فناوری کنترل Speedtronic ثبت شده را ادغام می کند.

از نظر عملکردی، سیگنال های آنالوگ متنوعی را پردازش می کند: ورودی/خروجی های 4-20 میلی آمپر از طریق JBB/JAA، با جریان افتاده در سراسر مقاومت های بار برای خواندن ولتاژ، ورودی های RTD از طریق JCC/JDD، تامین تحریک و اندازه گیری مقاومت وابسته به دما، ورودی های ترموکوپل از طریق JAR/S/T، با استفاده از جبران اتصال سرد TBQA برای محاسبه دمای واقعی، و سیگنال های ولتاژ/جریان شفت توربین از طریق JBB. تمام سیگنال های شرطی شده از طریق کانکتور 3PL به موتور I/O ارسال می شوند، با پیکربندی نرم افزاری انواع ترموکوپل، تنظیمات RTD که از طریق ویرایشگر پیکربندی I/O HMI مدیریت می شوند.

ویژگی های کلیدی:
مدیریت سیگنال آنالوگ جامع:به عنوان یک مرکز مرکزی برای سیگنال های 4-20 میلی آمپر، RTD ها، ترموکوپل ها و ولتاژ/جریان شفت عمل می کند—مقیاس گذاری، شرطی سازی و انتقال داده ها به موتور I/O، که برای نظارت و کنترل عملکرد توربین حیاتی است. سیگنال های خام را اصلاح می کند تا نویز را حذف کند و از داده های دقیقی که تنظیمات بلادرنگ مانند جریان سوخت یا تنظیمات سیستم خنک کننده را هدایت می کند، اطمینان حاصل شود.

PROMs قابل جابجایی و حساس به ESD:ماژول های PROM قابل جابجایی، سیستم عامل را ذخیره می کنند. تعویض آنها با محافظت ESD مانند بند مچ دست، اطمینان حاصل می کند که بردهای جایگزین با حفظ دستورالعمل های یکسان، با عملکرد اصلی مطابقت دارند. این امر از پیکربندی مجدد سیستم عامل جلوگیری می کند، زمان نگهداری را کاهش می دهد و منطق پردازش سیگنال ثابت را پس از تعویض تضمین می کند.

 سخت افزار و نرم افزار قابل تنظیم:سه جامپر (J1/JP2/JP3) تنظیمات سخت افزاری را انجام می دهند، در حالی که تنظیمات نرم افزاری انواع ترموکوپل/RTD و پارامترهای سیگنال را سفارشی می کنند—با نیازهای مختلف توربین سازگار می شوند. J1 پورت های RS232 را مدیریت می کند، JP2 به آزمایش کمک می کند و نرم افزار برای مطابقت با تنظیمات سنسور خاص توربین به طور یکپارچه تنظیم می شود.

 رابط اجزای اختصاصی:نه کانکتور (هشت عملکردی، یک کانکتور باقی مانده) به بردهای کلیدی Mark V (TCPS، CTBA، TBCA، TBQA) متصل می شوند تا انتقال یکپارچه برق، داده و سیگنال های تشخیصی را فراهم کنند و خطر تداخل را از بین ببرند. نقش خاص هر کانکتور تضمین می کند که سیگنال ها بدون تداخل به اهداف می رسند و پایداری سیستم را افزایش می دهند.

طراحی متمرکز بر تست:جامپرها (JP2/JP3) و کانکتورهای تخصصی از آزمایش و نگهداری کارخانه پشتیبانی می کنند، عیب یابی را ساده می کنند و در عین حال از قابلیت اطمینان عملکرد هنجاری اطمینان حاصل می کنند. JP2 نوسان سازها را برای آزمایش ایمن غیرفعال می کند و کانکتورها به تکنسین ها اجازه می دهند تا به راحتی به سیگنال ها دسترسی داشته باشند تا مشکلات را سریع تشخیص دهند.
