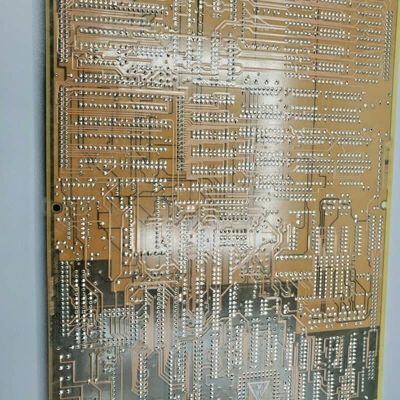

برد ورودی/خروجی آنالوگ GE DS200TCQAG1B RST، طول 330 میلی‌متر، ارتفاع 200 میلی‌متر، عرض 100 میلی‌متر، برای سری Mark V LM
| محل منبع | ما |
|---|---|
| نام تجاری | GE |
| شماره مدل | DS200TCQAG1BEC |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | $2500 |
| جزئیات بسته بندی | کارخانه جدید و اصلی ، بسته بندی جعبه جداگانه |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | t/t |
| قابلیت ارائه | 999 قطعه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | GE DS200TCQAG1B DS200TCQAG1BEC اول صفحه ورودی/خروجی آنالوگ | شناسه محصول | DS200TCQAG1BEC |
|---|---|---|---|
| سری | مارک V | عمل | بسته خروجی گسسته |
| عمق/طول خالص محصول | 330 میلی متر | ارتفاع خالص محصول | 200 میلی متر |
| عرض خالص محصول | 100 میلی متر | وزن خالص محصول | 2 کیلوگرم |
| ضمانت | 1 سال | ||
| برجسته کردن | برد آنالوگ RST با طول 330 میلی‌متر,برد ورودی/خروجی آنالوگ با ارتفاع 200 میلی‌متر,برد TCQA با عرض 100 میلی‌متر,200mm Height Analog Input/Output Board,100mm Width TCQA Board |
||
توضیحات محصول

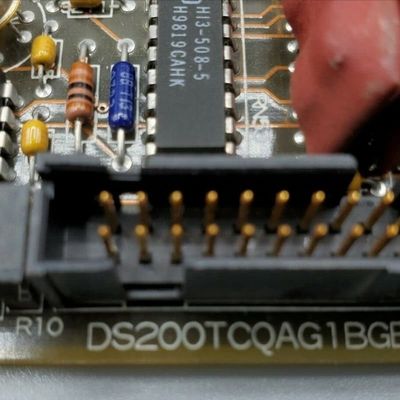

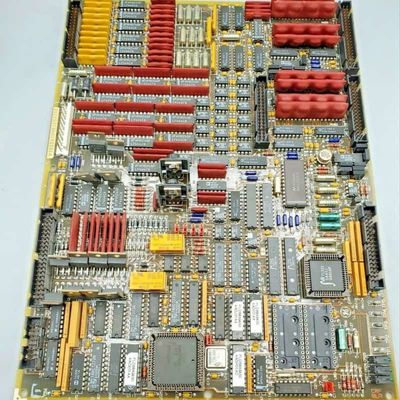

GE DS200TCQAG1B DS200TCQAG1BEC RST برد ورودی/خروجی آنالوگ
GE DS200TCQAG1BEC (TCQA) یک برد ورودی/خروجی آنالوگ RST است که جزء اصلی سری Mark V LM است و برای سیستم‌های کنترل ریزپردازنده خطی GE طراحی شده است. به عنوان یک رابط حیاتی بین بردهای ترمینال و هسته‌های سیستم، طیف متنوعی از سیگنال‌های آنالوگ را پردازش، تنظیم و مسیریابی می‌کند و امکان کنترل و نظارت دقیق بر تجهیزات صنعتی را فراهم می‌کند. تطبیق پذیری آن شامل رسیدگی به ورودی‌ها از LVDTها، ترموکوپل‌ها، سنسورهای ارتعاش و سیگنال‌های 4-20 میلی‌آمپر تا خروجی‌ها برای شیرهای سروو و درایورهای رله است. همچنین ورودی‌های پالس، سیگنال‌های ولتاژ و داده‌های ژنراتور/خط را مدیریت می‌کند، با کانکتورهای اختصاصی که جریان سیگنال را در داخل سیستم کنترل ساده می‌کنند.
ویژگی های کلیدی:
مدیریت سیگنال جامع
برد TCQA در پردازش طیف وسیعی از سیگنال‌های آنالوگ و دیجیتال عالی است و آن را به یک محور اصلی اتصال سیستم تبدیل می‌کند. ورودی‌ها را از LVDTها، ترموکوپل‌ها، سنسورهای ارتعاش و پیکاپ‌های مغناطیسی پردازش می‌کند، در حالی که خروجی‌ها را به شیرهای سروو و درایورهای رله هدایت می‌کند. همچنین سیگنال‌های 4-20 میلی‌آمپر را شرطی می‌کند - که برای پارامترهایی مانند جریان سوخت و سلامت کمپرسور حیاتی هستند - و نرخ پالس را از سیگنال‌های TTL مدیریت می‌کند و از ترجمه دقیق داده‌ها برای سیستم کنترل اطمینان می‌دهد. این وسعت به آن اجازه می‌دهد تا یکپارچه با بردهای ترمینال و سایر اجزای اصلی ادغام شود.
پیکربندی سخت افزاری انعطاف پذیر
سفارشی سازی سخت افزار از طریق جامپر های اختصاصی فعال می شود: J1 و J2 مدارهای خروجی میلی آمپر را انتخاب می کنند، در حالی که J5 و J6 محدوده جریان خروجی را برای مطابقت با الزامات تجهیزات خاص تنظیم می کنند. J7 تست پورت RS232 را تسهیل می کند و J8 یک نوسان ساز را برای بررسی های عملکردی فعال می کند. این طراحی مدولار امکان تنظیمات در محل را بدون مهندسی مجدد گسترده فراهم می کند و از سازگاری با تنظیمات عملیاتی متنوع اطمینان حاصل می کند و نگهداری را ساده می کند.
پارامترهای قابل تنظیم نرم افزاری
تکمیل انعطاف پذیری سخت افزار، پیکربندی نرم افزار از طریق I/O Configurator به کاربران اجازه می دهد تا ثابت هایی را برای انواع ترموکوپل، نرخ پالس، آستانه های ارتعاش، موقعیت های LVDT/LVDR و مقیاس های ورودی/خروجی 4-20 میلی آمپر تنظیم کنند. این قابلیت انطباق تضمین می کند که برد می تواند برای فرآیندهای خاص توربین یا صنعتی تنظیم شود، دقت سیگنال و پاسخگویی سیستم را به شرایط عملیاتی پویا بهینه می کند.
پردازش نرخ پالس اختصاصی
یک مدار تخصصی ورودی های نرخ پالس را از برد TCQC از طریق کانکتور JE مدیریت می کند، سیگنال های TTL و داده های پیکاپ مغناطیسی را که از طریق بردهای ترمینال QTBA/PTBA مسیریابی می شوند، پردازش می کند. در حالی که هسته سیگنال های سرعت شفت فشار بالا را پردازش می کند، مدارهای پالس کمکی ورودی های اضافی را مدیریت می کنند و از نظارت دقیق بر سرعت های چرخشی و پارامترهای مرتبط اطمینان حاصل می کنند - برای حفظ راندمان و ایمنی تجهیزات حیاتی است.
شرطی سازی و مسیریابی سیگنال یکپارچه
فراتر از پردازش، برد TCQA سیگنال ها را مقیاس بندی و شرطی می کند تا از سازگاری با اجزای پایین دستی اطمینان حاصل شود. سیگنال‌های خاصی را از طریق کانکتور 3PL به برد STCA و داده‌های ژنراتور/خط را از طریق JE به برد TCQC مسیریابی می‌کند و یک مسیر سیگنال ساختاریافته ایجاد می‌کند که تداخل را به حداقل می‌رساند و از یکپارچگی داده‌ها اطمینان می‌دهد. این رویکرد یکپارچه با متمرکز کردن مدیریت سیگنال در یک جزء واحد و قوی، قابلیت اطمینان سیستم را افزایش می دهد.
