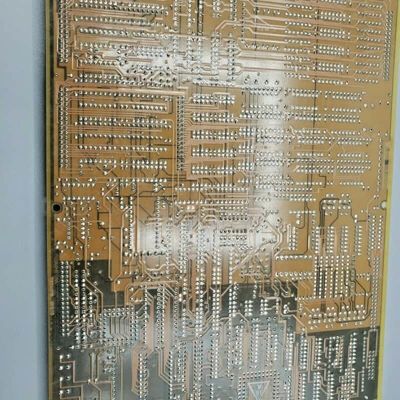

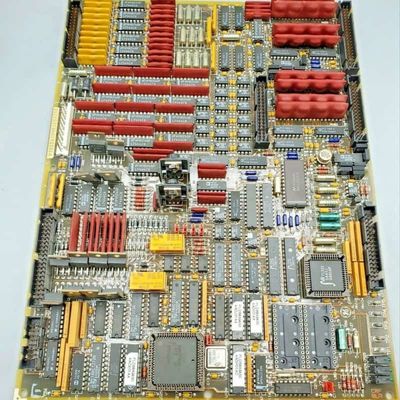

برد ورودی/خروجی آنالوگ GE DS200TCQAG1BGE RST با پردازش سیگنال جامع، وزن 2 کیلوگرم و 1 سال گارانتی برای کنترل توربین Mark V

ژنراتورDS200TCQAG1BGEیک برد I/O آنالوگ RST برای سری Mark V است که برای پشتیبانی از سیستم های کنترل توربین گاز طراحی شده است. به عنوان یک مرکز سیگنال مرکزی، مقیاس، شرایط،و طیف گسترده ای از سیگنال های آنالوگ و دیجیتال را از تخته های پایانی بر روی هسته های I / O به سایر اجزای سیستم هدایت می کنداین سیستم سیگنال های مختلفی را مدیریت می کند، از جمله ورودی های LVDT، خروجی های ولول سرو، داده های ترموپول، سیگنال های 4 تا 20 mA، ورودی های لرزش، سیگنال های پالس،و داده های ژنراتور/خط که انتقال دقیق سیگنال را برای کنترل توربین تضمین می کنداز کانکتورهای اختصاصی برای ساده سازی جریان سیگنال استفاده می کند، که باعث می شود برای حفظ دقت عملیاتی و ایمنی توربین ضروری باشد.

ویژگی های کلیدی:

قابلیت های پردازش سیگنال جامع
این صفحه در مدیریت طیف گسترده ای از سیگنال های حیاتی برای عملیات توربین گاز برجسته است. این ورودی از LVDT ها (تشخیص موقعیت) ، ترموپول ها، سنسورهای ارتعاش و گیرنده های مغناطیسی را پردازش می کند،در حالی که خروجی را به شیرهای سرو و رانندگان رله هدایت می کندهمچنین سیگنال های ۴ تا ۲۰ میلی آمپر که برای نظارت بر پارامترهای مانند جریان سوخت و وضعیت کمپرسور ضروری است و داده های ژنراتور / خط را هدایت می کند، را تنظیم می کند.اطمینان از اینکه تمام سیگنال ها با الزامات دقت سیستم برای کنترل و نظارت مطابقت دارند.این طراحی ساختاری تداخل سیگنال را به حداقل می رساند و ارتباطات قطعات قابل اعتماد را تضمین می کند.

پیکربندی انعطاف پذیر سخت افزار و نرم افزار

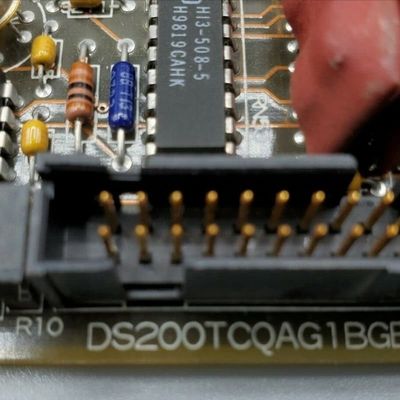

سفارشی سازی سخت افزار از طریق پرنده ها فعال می شود: J1 / J2 مدارهای خروجی mA را انتخاب می کند ، J5 / J6 محدوده جریان خروجی را تنظیم می کند ، J7 از تست پورت RS232 پشتیبانی می کند و J8 یک نوسانگر را فعال می کند.پیکربندی نرم افزار از رابط کاربری I / O Configuration Editor برای تنظیم ثابت برای انواع ترموپول استفاده می کند، نرخ نبض، آستانه لرزش، موقعیت LVDT و مقیاس های 4-20 mA که اجازه می دهد بدون تعمیرات سخت افزاری، نیازهای خاص توربین را تنظیم کند.

یکپارچگی هسته محور
با تمرکز بر روی هسته های R1/R2/R3 و رابط با صفحه های حیاتی و صفحه های ترمینال، این صفحه یکپارچه سازی در سیستم Mark V را تضمین می کند.کاهش وابستگی به اجزای متفرقه متعدد و افزایش قابلیت اطمینان سیستم کلی.
