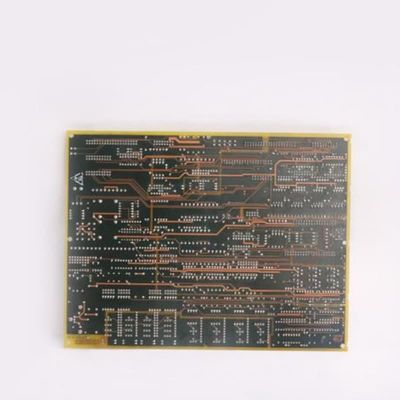

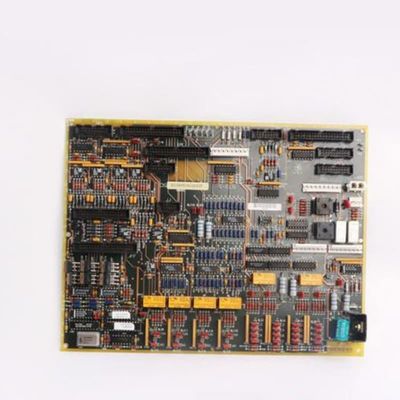

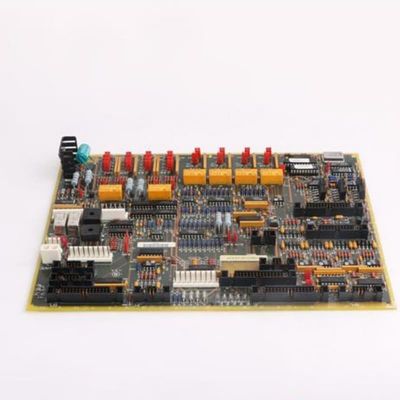

برد توسعه دهنده ورودی/خروجی آنالوگ GE DS200TCQCG1BJF با ارتفاع 200 میلی‌متر، عرض 100 میلی‌متر و وزن 2 کیلوگرم برای کنترل توربین

GEDS200TCQCG1BJFDS200TCQCG1BJF یک برد توسعه دهنده ورودی/خروجی آنالوگ (TCQC) است که جزء جدایی ناپذیر سری Mark V LM در سیستم کنترل Speedtronic GE است. این برد قابلیت سیستم را برای پردازش سیگنال‌های آنالوگ اضافی از بردهای ترمینال هسته I/O افزایش می‌دهد، که مقیاس‌بندی، شرطی‌سازی و توزیع داده‌های حیاتی برای عملکرد توربین را انجام می‌دهد. عملکردهای کلیدی شامل ارائه تحریک برای LVDT/LVDR، خاتمه اتصالات IONET و پردازش سیگنال‌های مبدل مگاوات است—مقیاس‌بندی آنها قبل از انتقال به برد STCA از طریق کانکتور 19PL. همچنین ورودی‌های نرخ پالس را شرطی می‌کند و سیگنال‌های ژنراتور/خط را با برد STCA از طریق کانکتور JE تبادل می‌کند، که آن را برای کنترل یکپارچه توربین حیاتی می‌کند.

ویژگی های کلیدی:
پردازش و توزیع جامع سیگنال
این برد در مدیریت سیگنال‌های آنالوگ متنوع عالی است، ورودی‌های مبدل مگاوات، سیگنال‌های نرخ پالس و داده‌های ژنراتور/خط را مقیاس‌بندی و شرطی می‌کند. سیگنال‌های پردازش شده را به اجزای حیاتی هدایت می‌کند—ارسال داده‌های سرعت/جریان شفت به برد TCQA از طریق JE و سیگنال‌های مگاوات به برد STCA از طریق 19PL. علاوه بر این، تحریک را برای LVDT/LVDR فراهم می‌کند و از حس موقعیت دقیق که برای فعال‌سازی توربین ضروری است، اطمینان حاصل می‌کند.

مدار کنترل شیر سروو
مدارهای اختصاصی، تنظیم شیر سروو را مدیریت می‌کنند، جامپرها جریان را از برد TCQA به شیرها مقیاس‌بندی می‌کنند، با بازخورد مرجع و محدوده‌های جریان که از طریق سخت‌افزار تنظیم می‌شوند. این برد رله‌های گیره سروو را ادغام می‌کند که جریان مثبت را به شیرها اعمال می‌کنند و رله‌های خودکشی سیگنال‌ها را زمین می‌کنند تا به شیرها اجازه دهند به موقعیت‌های بایاس بروند. رله‌های خودکشی از طریق سیگنال‌هایی از CSP که از طریق برد TCQA مسیریابی می‌شوند، فعال می‌شوند و از عملکرد ایمن و کنترل‌شده شیر در شرایط خطا اطمینان حاصل می‌کنند.

ادغام IONET و سازگاری سیستم
این برد خاتمه IONET را برای هسته‌های خاص در صورت نصب 21> اختیاری میزبانی می‌کند و ارتباطات را در داخل سیستم Speedtronic افزایش می‌دهد. کانکتورهای استاندارد شده آن تعامل یکپارچه با بردهای STCA و TCQA را تضمین می‌کنند و یکپارچگی سیگنال را در سراسر معماری کنترل حفظ می‌کنند. این ادغام برای همگام‌سازی زیرسیستم‌های توربین، از سنسورها تا محرک‌ها، حیاتی است.

متناسب با نیازهای خاص توربین
با تمرکز بر سرعت شفت فشار بالا، جریان سوخت مایع و کنترل شیر سروو—پارامترهای حیاتی برای عملکرد توربین گاز/بخار—این برد به نیازهای خاص صنعت می‌پردازد. توانایی آن در شرطی‌سازی و مسیریابی این سیگنال‌ها با دقت، از عملکرد کارآمد توربین پشتیبانی می‌کند، تأخیر پاسخ را کاهش می‌دهد و قابلیت اطمینان کلی سیستم را در تولید برق و تنظیمات صنعتی افزایش می‌دهد.
