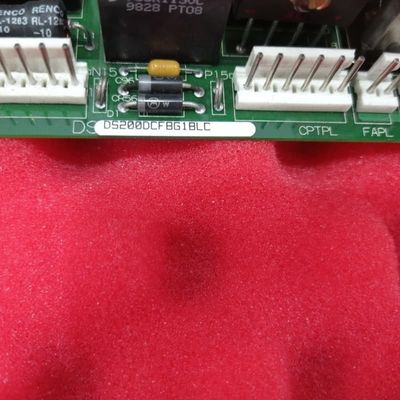

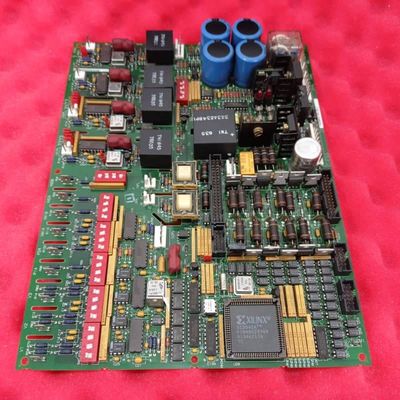

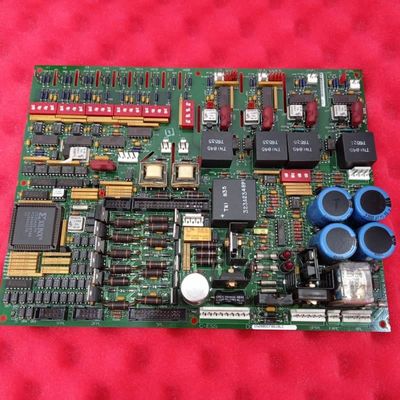

صفحه بازخورد منبع تغذیه GE DS200DCFBG1B DC برای سری V Series با سوئیچ DIP SW6 و 12 پرش

صفحه بازخورد برق DC

توضیحات محصول:

ژنراتورDS200DCFBG1Bیک صفحه تغذیه اختصاصی برای سری Mark V است که برای پشتیبانی از سیستم های توربین های مختلف از جمله AC2000، CB2000، DC2000، FC2000، ME2000 و EX2000 طراحی شده است.نقش اصلی آن ارائه دو نوع قدرت حیاتی است: قدرت سطح کنترل برای منطق سیستم و قدرت فن کابینت برای مدیریت حرارتی، اطمینان از عملکرد پایدار درایوهای توربین.این مدار برای کنترل موتور و رانندگی ژنراتور SCR را یکپارچه می کند، در حالی که امکان برقراری ارتباط با تخته های کنترل SDCC/LDCC را فراهم می کند، باعث می شود که یک مرکز چند منظوره برای مدیریت قدرت و سیگنال مارک V باشد.

ویژگی های کلیدی:
سازگاری سیستم گسترده و تحویل قدرت تخصصی

در شش سیستم بزرگ توربین کار می کند، با قابلیت های سفارشی برای EX2000.آن را به قدرت سطح کنترل برای الکترونیک حساس و قدرت فن محفظه برای تبعید گرما تقسیم می کنداین قابلیت انعطاف پذیری نیاز به چندین جزء قدرت جداگانه را از بین می برد.

مدارهای یکپارچه و ارتباطات هدفمند

این یک مجموعه کامل از مدارها را در خود جای داده است: منابع برق سطح کنترل، مدارهای قدرت میدان موتور / مدارهای جریان آرمی، نظارت بر جریان خط AC و مدارهای راننده ژنراتور SCR.برای ارتباط با هیئت مدیره SDCC/LDCC، از یک نوسانگر کنترل شده ولتاژ برای تبدیل ولتاژ ورودی به سیگنال های فرکانسی ارسال شده از طریق یک کانکتور 1PL و مدارهای تقویت کننده برای بازخورد ولتاژ استفاده می کند.سوئیچ DIP SW6 به کاربران اجازه می دهد تا به طور فعال بازخورد ولتاژ موتور را مقیاس بندی کنند، اطمینان از تراز دقیق سیگنال با تخته های کنترل

پیکربندی انعطاف پذیر و تشخیص واضح

سفارشی سازی از طریق 12 جمپر (JP) برای گزینه های سیستم و 7 سوئیچ DIP (SW) برای تنظیم دقیق امکان پذیر است. تشخیص با سه شاخص ساده می شود: دو LED قرمز (CR51 برای تنظیم کننده FU2 DC،CR55 برای تنظیم کننده FU3 DC) و یک لامپ نئون (LT1 برای وضعیت خط AC FU1)، هشدار بصری فوری برای مشکلات فیوز / تنظیم کننده را فراهم می کند. پنج نقطه آزمایش همچنین امکان نظارت مستقیم بر ولتاژ، مقادیر سیگنال و وضعیت ACCT را فراهم می کند و رفع مشکل را ساده می کند.

حفاظت قوی و اتصال

سه فیوز محافظ یکپارچه از قطع برق ناشی از نقص هایی مانند جریان بیش از حد جلوگیری می کنند و هم صفحه و هم اجزای توربین متصل را محافظت می کنند.همچنین دارای 27 اتصال کل (18 پلگ سبک، 9 stab-style) برای رابط بی نقص با سایر محصولات سری Mark V، تضمین انتقال قابل اعتماد سیگنال و قدرت در سراسر سیستم کنترل توربین.
