مادربرد GE DS200UCIAG1ACC UC2000 با عرض 100mm وزن 2kg و یک سال گارانتی برای سیستم های کنترل درایو

صفحه اصلی GE DS200UCIAG1ACC UC2000

توضیحات محصول:

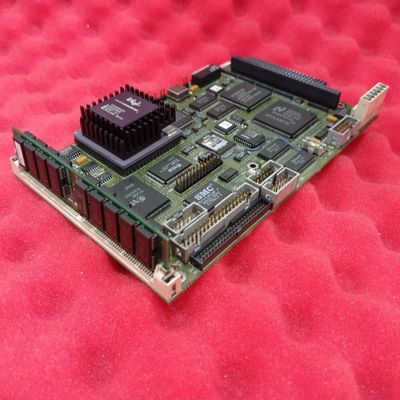

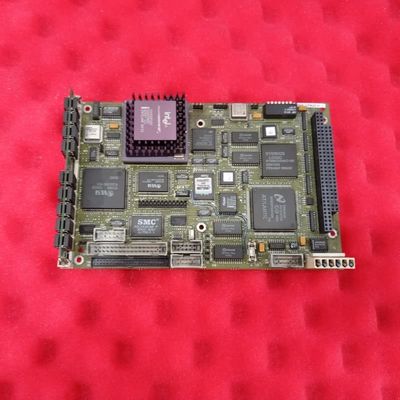

ژنراتورDS200UCIAG1ACCیک مادربرد UC2000 حیاتی برای سیستم کنترل درایو GE است که به طور انحصاری در هسته R سیستم قرار دارد. به عنوان صفحه اصلی سیم کشی چاپی در خط UC2000،به عنوان یک مرکز مرکزی برای ادغام زیرمكون های کلیدی عمل می کند.: آن را فراهم می کند کانکتورها برای نصب UCPB CPU daughterboard، PANA ARCNET بدون LAN درایور بورد، تا دو GENI بوردها، و یک دیسک سخت PDAD. فراتر از ادغام فیزیکی،از یک میکروپروسسر 196 برای ترجمه سیگنال های فشار سوخت از تخته TCSA استفاده می کندسپس این سیگنال های پردازش شده را به صفحه UCPB برای استفاده در نرم افزار تسلسل کنترل سیستم منتقل می کند که داده های سنسور را به منطق عملیاتی متصل می کند.

ویژگی های کلیدی:
ادغام اجزای مرکزی:نقش اصلی آن این است که امکان تجمع ماژولار سیستم UC2000 را فراهم کند: آن را برای اتصال به CPU UCPB (سیستم پردازنده اصلی سیستم) ، راننده ARCNET برای ارتباطات شبکه،تخته های GENI برای I/O گسترده، و دیسک سخت PDAD برای ذخیره سازی داده ها. این نصب متمرکز باعث حذف سیم کشی جدا شده، ساده سازی معماری سیستم و ساده سازی نگهداری می شود.

پردازش سیگنال داخلی:میکروپروسسر 196 یکپارچه برای ترجمه سیگنال های فشار سوخت از تخته TCSA اختصاص دارد. این پردازش در هواپیما تضمین می کند که سیگنال ها به درستی برای تخته UCPB فرمت شده اند،کاهش تاخیر در اجرای تسلسل کنترل و افزایش دقت عملیات توربین/دستور مرتبط با سوخت که برای حفظ کارایی و ایمنی ضروری است.

حداقل، سخت افزار هدف محور:شامل فقط سخت افزار ضروری برای عملکرد و تشخیص است: یک پرشگر فقط برای آزمایش کارخانه (JP1) ، دو نقطه آزمایش تشخیصی (TP1، TP2) که برای مشخصات فرآیند استفاده می شود،و LED (DNI) که وضعیت آن توسط نرم افزار فرآیند تعریف شده است.همچنین دارای یک کانکتور فن (P14) است که قدرت 5V را به فن UCPB اختیاری ارائه می دهد و از مدیریت حرارتی daughterboard CPU پشتیبانی می کند.

روش تعویض ساختاری:ایمنی و دقت در جایگزینی آن اولویت دارند: کاربران باید واحد را خاموش کنند، درب را از طریق پیچ انگشت شست بالا و وسط باز کنند، و ابتدا صفحه های دخترانه / کانکتورهای microGENI را قطع کنند.سوئیچ ها و قوطی ها روی تخته جدید باید با تنظیمات قدیمی مطابقت داشته باشند; daughterboards به آرامی برداشته می شوند تا از پین های UCIA محافظت کنند، و جمع آوری مجدد با شش قرارگاه پلاستیکی برای صندلی های امن برای به حداقل رساندن خطر آسیب و اطمینان از عملکرد پس از تعویض است.

R طراحی خاص هسته:این طراحی اختصاصی از مشکلات سازگاری رایج در مادربرد های عمومی جلوگیری می کند.تقویت قابلیت اطمینان سیستم کنترل درایو در کاربردهای صنعتی مانند توربین یا عملیات درایو سنگین.
