GE DS200VPBLG1ADD VME Backplane Board برای سری LCI با طول 330mm عرض 100mm و ارتفاع 200mm

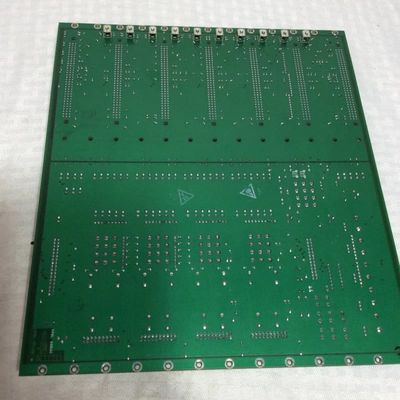

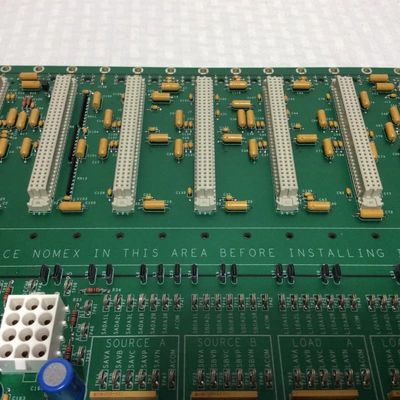

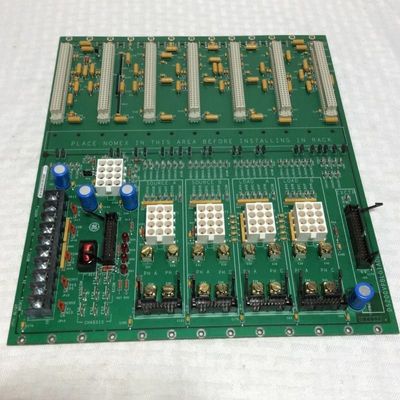

GE DS200VPBLG1ADD VME Backplane Board

توضیحات محصول:

ژنراتورDS200VPBLG1ADDیک VME Backplane Board تخصصی است که به طور انحصاری برای سری Load Commutated Inverter (LCI) طراحی شده است.به عنوان مرکز اتصال اصلی برای بخش های J2 و J3 از قفس کارت تجهیزات LCIنقش اصلی آن این است که انتقال سیگنال بی سیم، توزیع قدرت پایدار و ادغام ماژولار اجزای حیاتی LCI را امکان پذیر کند.که این امر برای حفظ قابلیت اطمینان و کارایی سیستم های LCI در کاربردهای صنعتی مانند محرک های موتور یا اینورترهای متصل به شبکه ضروری است..

یک ویژگی تعریف کننده معماری چند لایه آن است که به طور فیزیکی سطوح قدرت آنالوگ و دیجیتال را از هم جدا می کند.این طراحی تداخل الکترومغناطیسی (EMI) بین سیگنال های آنالوگ حساس و سیگنال های دیجیتال با سرعت بالا را به حداقل می رساند، حفظ یکپارچگی سیگنال و اطمینان از تحویل مداوم قدرت برای کنترل دقیق LCI ضروری است. هر اسلات در صفحه پشتی مجهز به خازن های بایپاس و اجزای توزیع قدرت است.ثبات بیشتر ولتاژ و جلوگیری از اختلال عملکرد ناشی از نوسانات قدرت.

بخش J2 برای صفحه های کلیدی LCI طراحی شده است، با یک طرح اسلات ساختاری: آن را میزبانی می کند صفحه کنترل پردازنده سیگنال دیجیتال (DSPC) در اسلات J1، یک I / O Extender Board در اسلات J3،تابلوهای توزیع و وضعیت دروازه (FCGD) در اسلات های J5/J7/J9، یک هیئت مدیره Exciter در سوراخ J11، و دو سوراخ اضافی (J12 / J13) برای گسترش. تمام سوراخ ها به جز J1 دارای شناسه های سوراخ سخت در کانکتور P2 برای شناسایی آسان هستند،در حالی که سیگنال های اتوبوس دیجیتالی در انتهای اسلات برای جلوگیری از انعکاس سیگنال به پایان می رسند.

بخش J3 با مدیریت اتصالات خارجی، محدودیت های فضایی را برطرف می کند: این بخش ترانسفورماتورهای جریان (CT) و مقاومت های بار آنها را برای نظارت بر جریان ادغام می کند.امکان اتصال به تخته های بازخورد مقیاس ولتاژ برای بازخورد ولتاژ FCGD را فراهم می کند، اتصال های برق پشت هواپیما را مدیریت می کند و اتصال های چوبی را برای زمین گیری انعطاف پذیر فراهم می کند.

DS200VPBLG1ADD که برای پروتکل های خاص LCI و عوامل فرم قطعات بهینه شده است، سازگاری بی نقص با سخت افزار LCI را تضمین می کند.از بین بردن مشکلات ادغام و حمایت از توانایی سیستم برای ارائه یکپارچه، عملکرد قابل اطمینان در محیط های صنعتی سخت.
