10105/2/1 ماژول ورودی آنالوگ فشرده با چگالی بالا
| محل منبع | ایالات متحده آمریکا |
|---|---|
| گواهی | COO ,COC ,CQ |
| شماره مدل | 10105/2/1 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $1000 |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 999 |
جزئیات محصول
| گارانتی | 1 سال | شماره مدل | 10105/2/1 |
|---|---|---|---|
| تابع | خوب | وضعیت | جدید |
| برجسته کردن | ماژول ورودی آنالوگ ایمن خراب,ماژول PLC با چگالی بالا,ماژول ورودی آنالوگ با ضمانت |
||
توضیحات محصول

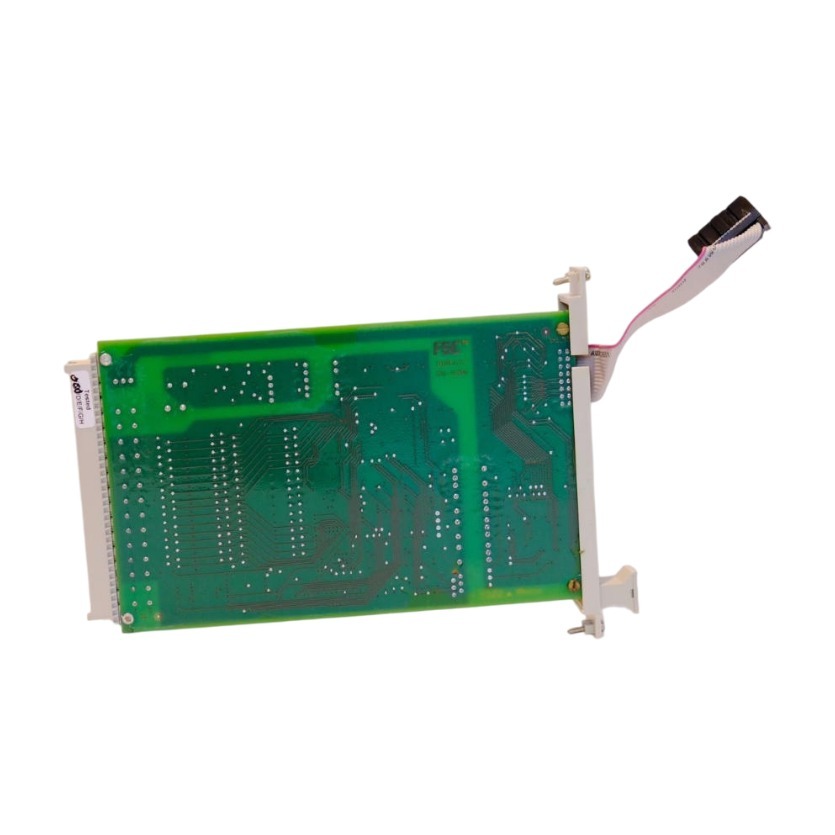

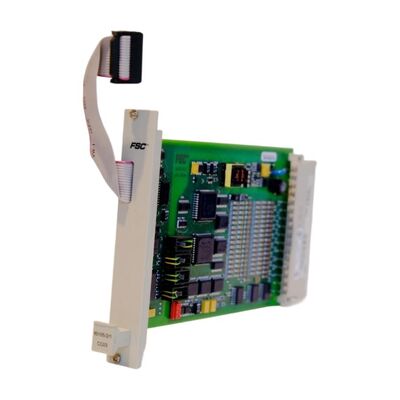

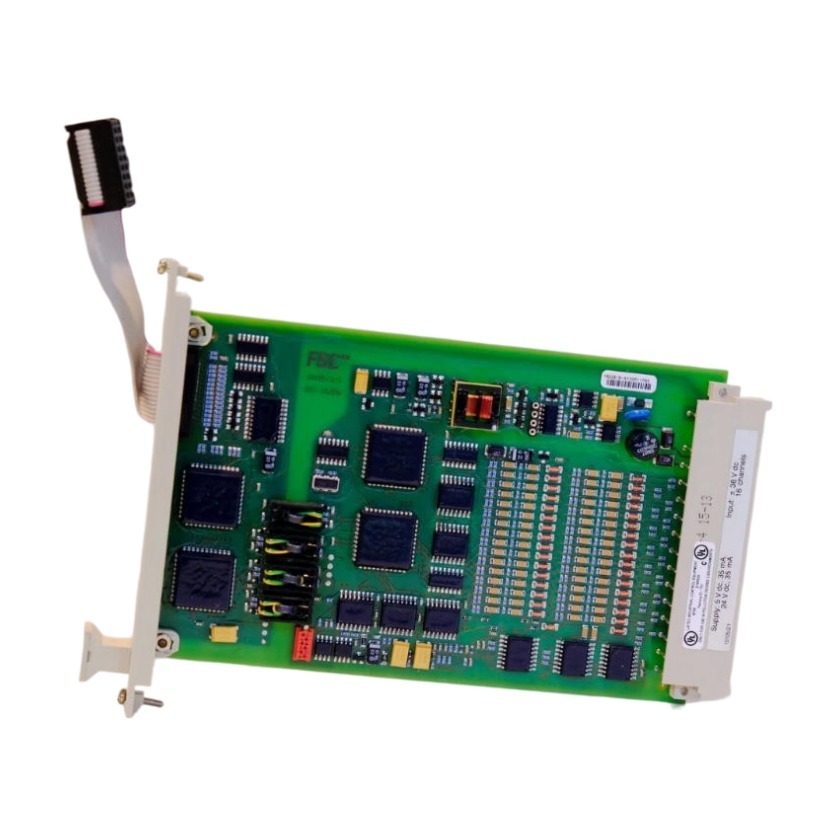

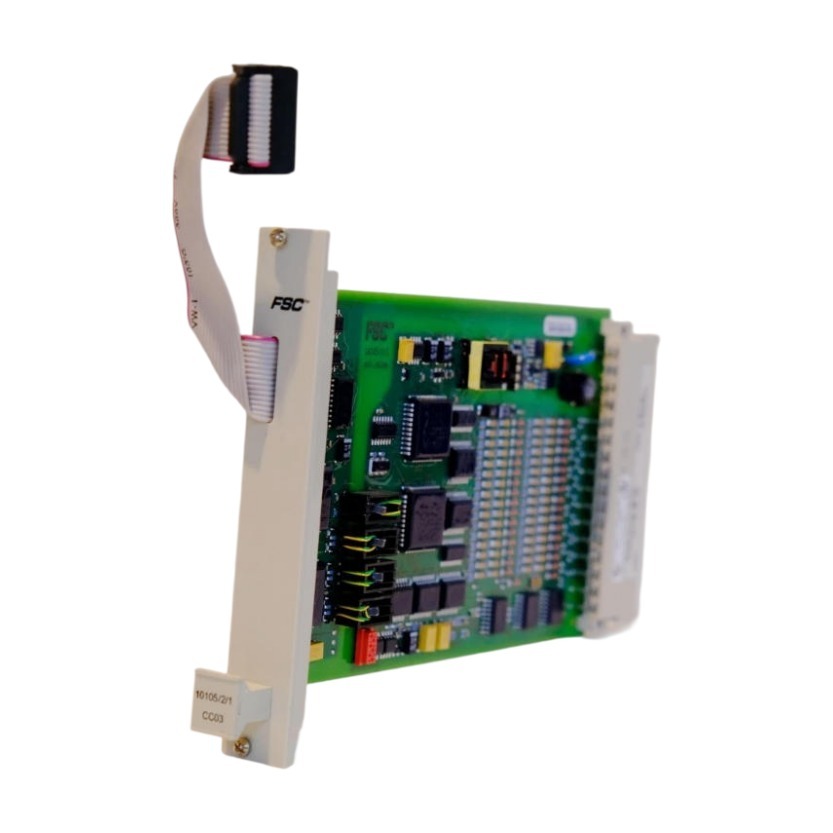

10105/2/1 ماژول ورودی آنالوگ ایمن در برابر خطا با چگالی بالا
مرور کلی محصول
ماژول 10105/2/1 یک ماژول ورودی آنالوگ ایمن در برابر خطا با چگالی بالا است که برای سیستم‌های کنترل ایمنی FSC طراحی شده است. این ماژول 16 کانال ورودی آنالوگ با محدوده ورودی 0-4.1 ولت را فراهم می‌کند و امکان دریافت چندین سیگنال آنالوگ میدانی را در یک ماژول فراهم می‌آورد. این ماژول همچنین یک ورودی بازخوانی ولتاژ خارجی برای نظارت بر سیستم ارائه می‌دهد.
این ماژول برای دریافت سیگنال‌های آنالوگ تبدیل شده طراحی شده است. سیگنال‌های میدانی 0-20 میلی‌آمپر را می‌توان از طریق مجموعه ترمینال میدانی FTA-T-14 یا ماژول تبدیل ورودی آنالوگ 10105/A/1 برای استفاده با این ماژول تبدیل کرد. سیگنال‌های دستگاه‌هایی مانند ترموکوپل‌ها یا سنسورهای PT-100 نیز به همین ترتیب قبل از اتصال نیاز به تبدیل مناسب به سیگنال جریان مورد نیاز دارند.
با طراحی 16 کاناله، معماری ورودی ایمن در برابر خطا و توابع تشخیصی داخلی، ماژول 10105/2/1 یک راه‌حل متمرکز برای دریافت سیگنال آنالوگ در سیستم‌های کنترل ایمنی موجود ارائه می‌دهد.
ارزش کاربردی
برای دریافت سیگنال آنالوگ چند کاناله: پیکربندی 16 کاناله امکان جمع‌آوری چندین سیگنال فرآیند آنالوگ را از طریق یک ماژول فراهم می‌کند. این امر می‌تواند چیدمان ورودی/خروجی را در مواردی که چندین نقطه اندازه‌گیری نیاز به نظارت در همان سیستم کنترل ایمنی دارند، ساده کند.
برای نظارت آنالوگ با رویکرد ایمنی: طراحی ورودی ایمن در برابر خطا و توابع خودآزمایی کنترل شده توسط سیستم، از دریافت سیگنال آنالوگ مرتبط با ایمنی پشتیبانی می‌کند. خودآزمایی شامل دقت مطلق، تبدیل تمام رنج، تداخل کانال‌ها، فیلترهای ورودی و ولتاژهای تغذیه داخلی است و پوشش تشخیصی برای ماژول ورودی فراهم می‌کند.
مشخصات فنی
| شماره مدل | 10105/2/1 |
|---|---|
| مدل‌های دیگر | 10001/R/1, 10001/R/1, 10004/1/1, 10012/1/2, 10024/H/F, 10018/E/1 |
تصاویر محصول
ویژگی‌ها و مزایای کلیدی
- ورودی آنالوگ 16 کاناله: 16 کانال ورودی آنالوگ با محدوده ورودی 0-4.1 ولت را فراهم می‌کند و امکان جمع‌آوری چندین سیگنال آنالوگ را از طریق یک ماژول فراهم می‌آورد و چیدمان ورودی/خروجی را در سیستم‌های FSC ساده می‌کند.
- نظارت بر سیگنال ایمن در برابر خطا: طراحی ورودی ایمن در برابر خطا را با توابع تشخیصی داخلی، از جمله بررسی دقت سیگنال، تبدیل تمام رنج و تداخل کانال‌ها ترکیب می‌کند و به مهندسان در نظارت بر وضعیت بخش ورودی آنالوگ کمک می‌کند.
یادداشت مهندسی
هنگام جایگزینی 10105/2/1، مهندسان باید به روش تبدیل سیگنال میدانی توجه ویژه‌ای داشته باشند. خود ماژول یک ورودی آنالوگ 0-4.1 ولت را می‌پذیرد، بنابراین یک دستگاه میدانی که 0-20 میلی‌آمپر را ارائه می‌دهد، نمی‌تواند به سادگی و بدون آرایش تبدیل مناسب مستقیماً متصل شود. بنابراین، پیکربندی موجود FTA-T-14 یا 10105/A/1 باید قبل از نصب بررسی شود.
نوع سنسور متصل نیز باید تأیید شود. سیگنال‌های ترموکوپل‌ها، PT-100 و دستگاه‌های مشابه نیاز به تبدیل مناسب به 0(4)-20 میلی‌آمپر قبل از تبدیل به سطح ورودی مورد نیاز 10105/2/1 دارند. تطابق کل مسیر سیگنال هنگام جایگزینی یک ماژول نصب شده مهم است.
کاربردهای جهانی
- آسیا و اقیانوسیه: چین، کره جنوبی، ژاپن، هند، آسیای جنوب شرقی
- خاورمیانه: عربستان سعودی، امارات متحده عربی، قطر
- آمریکای شمالی: ایالات متحده، کانادا
- اروپا: آلمان، بریتانیا، فرانسه، روسیه، ترکیه
- آمریکای لاتین: برزیل، آرژانتین، مکزیک
کاربردهای معمول
- سیستم‌های کنترل ایمن در برابر خطا (FSC)
- سیستم‌های ابزار دقیق ایمنی
- ایمنی فرآیندهای صنعتی
- کاربردهای خاموشی اضطراری
- تأسیسات نفت و گاز
- کارخانه‌های فرآوری شیمیایی
- تأسیسات تولید برق
- نگهداری سیستم کنترل ایمنی موجود
- پشتیبانی چرخه عمر سیستم کنترل قدیمی
پروژه موردی
یک سیستم کنترل ایمنی موجود نیاز به جایگزینی یک ماژول ورودی آنالوگ با چگالی بالا در طول نگهداری برنامه‌ریزی شده داشت. ماژول 10105/2/1 برای حفظ معماری ورودی آنالوگ 16 کاناله موجود انتخاب شد، در حالی که آرایش تبدیل سیگنال نصب شده برای ارائه سطح ورودی مورد نیاز ماژول حفظ شد.
مزایای ما
- صادرات به بیش از 40 کشور
- خدمات کامل پس از فروش
- زنجیره تأمین پایدار برای اطمینان از عرضه مداوم
- پشتیبانی COO، COC و CQ
- پاسخ سریع به استعلام قیمت
سوالات متداول
محدوده ورودی 10105/2/1 چیست؟
ماژول دارای محدوده ورودی آنالوگ 0-4.1 ولت و مقاومت ورودی بیش از 1 مگا اهم است.
آیا می‌توان سیگنال 0-20 میلی‌آمپر را مستقیماً به ماژول وصل کرد؟
خیر. سیگنال میدانی 0-20 میلی‌آمپر نیاز به تبدیل به سطح سیگنال مناسب از طریق یک آرایش تبدیل FTA-T-14 یا 10105/A/1 قبل از اتصال به 10105/2/1 دارد.
ماژول چند ورودی آنالوگ ارائه می‌دهد؟
ماژول 10105/2/1 16 کانال ورودی آنالوگ را ارائه می‌دهد. همچنین شامل یک ورودی بازخوانی ولتاژ خارجی است.
خودآزمایی ماژول چه مواردی را پوشش می‌دهد؟
خودآزمایی شامل دقت مطلق، تبدیل تمام رنج، تداخل بین ورودی‌ها، فیلترهای ورودی کانال و ولتاژهای تغذیه داخلی است.
موجودی موجود
- IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0
- IPC704 244-704-000-042 A2-B03-C10-D100-E10-F5000-G0-H0-I0
- MPC4 200-510-071-113
- 3500/22M 288055-01
- 3500/42M 176449-02
- 3500/32M 149986-02
- 133442-01
- 146031-01
- 106M1081-01
- 3500/22M 138607-01
- 3500/15 106M1079-01
- 9907-147
الزامات نصب
- نصب حرفه‌ای برای عملکرد و ایمنی بهینه مورد نیاز است
- از نصب صحیح و تهویه کافی اطمینان حاصل کنید
- با تمام استانداردهای ایمنی الکتریکی قابل اجرا مطابقت داشته باشید
