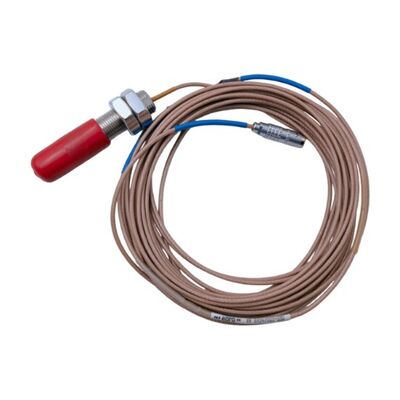

سنسور جریان گردابی EPRO PR6424/003-030 برای نظارت بر ارتعاش و موقعیت شفت بزرگ

سنسور جریان گردابی EPRO PR6424/003-030 یک سنسور جریان گردابی غیر تماسی است که برای اندازه‌گیری ارتعاش شفت، موقعیت محوری و سایر حرکات در ماشین‌های بزرگ دوار طراحی شده است. این سنسور در سیستم‌های نظارت بر ماشین‌آلات برای تجهیزاتی مانند توربین‌های بخار، توربین‌های گاز، کمپرسورها، پمپ‌ها و ژنراتورها استفاده می‌شود.برخلاف سنسور تماسی، PR6424 شکاف بین نوک پروب و شفت فلزی را بدون تماس با سطح دوار اندازه‌گیری می‌کند. با حرکت شفت، شکاف تغییر می‌کند و سیستم سنسور این تغییر را به یک سیگنال الکتریکی تبدیل می‌کند. سپس این سیگنال می‌تواند توسط یک سیستم نظارت سازگار برای ردیابی حرکت شفت و تشخیص تغییرات در وضعیت ماشین استفاده شود.PR6424 از یک نوک پروب 16 میلی‌متری استفاده می‌کند و دارای حساسیت اسمی 4 ولت بر میلی‌متر با خطای خطی حداکثر ±1.5% است. محدوده اندازه‌گیری استاتیک آن ±2.0 میلی‌متر است و پاسخ فرکانسی آن از DC تا 20 کیلوهرتز در نقطه -3 دسی‌بل گسترش می‌یابد. این ویژگی‌ها آن را برای کاربردهایی که نیاز به داده‌های موقعیت شفت و اندازه‌گیری ارتعاش دینامیکی دارند، مناسب می‌سازد.

برای کارهای نگهداری و تعویض، شماره مدل کامل اهمیت دارد. پروب باید با مبدل سیگنال صحیح، آرایش کابل و ماده هدف مطابقت داشته باشد تا عملکرد اندازه‌گیری مورد نیاز حفظ شود.

پارامترهای فنی کلیدینوک پروب 16 میلی‌متری برای کاربردهای شفت بزرگنوک پروب 16 میلی‌متری برای اندازه‌گیری حرکت شفت در تجهیزات دوار بزرگ طراحی شده است. حساسیت اعلام شده 4 ولت بر میلی‌متر (101.6 میلی‌ولت بر میل) است، با خطای خطی حداکثر ±1.5%. این پاسخ خروجی تعریف شده به سیستم نظارت کمک می‌کند تا تغییرات شکاف اندازه‌گیری شده را به مقادیر جابجایی تبدیل کند.برای نتایج دقیق، پروب باید در شکاف صحیح نصب شود و با مبدل سیگنال مطابق استفاده شود. سطح هدف و ماده شفت نیز باید الزامات اعلام شده سنسور را برآورده کنند.پاسخ فرکانسی گسترده برای داده‌های ارتعاش و موقعیت

PR6424 دارای پاسخ فرکانسی مشخص DC تا 20 کیلوهرتز (-3 دسی‌بل) است. پاسخ DC از اندازه‌گیری تغییرات موقعیت آهسته پشتیبانی می‌کند، در حالی که محدوده فرکانسی گسترده‌تر به سیستم اجازه می‌دهد تا حرکت سریع‌تر شفت را در محدوده‌های زنجیره اندازه‌گیری کامل ثبت کند.

شماره مدلRPS6U 200-582-200-013مدل‌های دیگر

PR6424/000-100

PR6424/002-131+CON031PR6424/006-030PR6424/010-040+CON011

PR6424/010-100

1. عربستان سعودی، امارات متحده عربی، قطرآمریکای شمالی:
2. ایالات متحده، کانادااروپا:
3. آلمان، بریتانیا، فرانسه، روسیه، ترکیهآمریکای لاتین:

• کاربردهای معمولسیستم‌های حفاظت آنلاین ماشین‌آلات دوار
• نظارت بر ارتعاش و موقعیت شفتنظارت ایمنی توربین بخار و کمپرسور
• نظارت بر وضعیت فن‌های بزرگ، ژنراتورها و پمپ‌های پرسرعتتأسیسات نفت و گاز
• کارخانه‌های فرآوری شیمیاییتأسیسات تولید برق
• کارخانه‌های فرآوری فلز و شیمیایی زغال سنگمطالعه موردی پروژه

• در مواردی که نصب نیاز به PR6424/003-030 دارد، تطابق پیکربندی کامل به بازیابی زنجیره اندازه‌گیری اصلی کمک می‌کند. پس از نصب، تیم شکاف پروب را بررسی کرده و سیگنال را تأیید می‌کند قبل از اینکه کانال نظارت را به سرویس بازگرداند.
• مزایای ما
• صادرات به بیش از 40 کشور
• خدمات پس از فروش کامل
• زنجیره تأمین پایدار که در دسترس بودن مداوم را تضمین می‌کند
• پشتیبانی از گواهینامه‌های COO، COC و CQ
• پاسخ سریع به استعلام قیمت
• سوالات متداول

این سنسور شکاف بین نوک پروب و یک هدف فلزی را بدون تماس اندازه‌گیری می‌کند. در یک سیستم نظارت مناسب، این سیگنال می‌تواند برای اندازه‌گیری ارتعاش نسبی شفت، موقعیت محوری و سایر حرکات شفت استفاده شود.

2. حساسیت PR6424 چقدر است؟

• 3. محدوده اندازه‌گیری استاتیک چقدر است؟
• مشخصات استاندارد اعلام شده محدوده استاتیک ±2.0 میلی‌متر را ارائه می‌دهد. محدوده قابل استفاده به مبدل مطابق و شکاف پروب صحیح بستگی دارد. قبل از اعمال این محدوده به یک نصب خاص، داده‌های کامل سیستم را بررسی کنید.
• موجودی موجود
• 51198947-100
• 51198651-100

• الزامات نصب
• نصب حرفه‌ای برای عملکرد و ایمنی بهینه مورد نیاز است
• از نصب صحیح و تهویه کافی اطمینان حاصل کنید
• با تمام استانداردهای ایمنی الکتریکی قابل اجرا مطابقت داشته باشید
