EPRO PR6423/10R-030 سنسور جریان گردشی برای ارتعاش و نظارت بر موقعیت میله
| محل منبع | آلمان |
|---|---|
| نام تجاری | EPRO |
| گواهی | COO ,COC ,CQ |
| شماره مدل | PR6423/10R-030 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $1999 |
| زمان تحویل | 5-7 روز |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 999 |
جزئیات محصول
| نام تجاری | EPRO | شماره مدل | PR6423/10R-030 |
|---|---|---|---|
| تابع | خوب | وضعیت | جدید |
| گارانتی | 1 سال | ||
| برجسته کردن | سنسور جریان گرد و غبار EPRO PR6423,سنسور نظارت بر لرزش شفت,سنسور نظارت بر موقعیت EPRO |
||
توضیحات محصول
سنسور جریان گردابی EPRO PR6423/10R-030 برای نظارت بر ارتعاش و موقعیت شفت
مرور کلی محصول
مشخصات فنیسنسور با اندازه‌گیری فاصله بین نوک خود و یک شفت فلزی کار می‌کند. هنگامی که شفت حرکت می‌کند، فاصله تغییر می‌کند و سیستم سنسور این تغییر را به یک سیگنال الکتریکی تبدیل می‌کند. سپس یک مبدل سیگنال سازگار سیگنال را برای استفاده توسط سیستم نظارت ماشین پردازش می‌کند. این امر امکان اندازه‌گیری حرکت شفت را بدون تماس فیزیکی با قسمت دوار فراهم می‌کند.سری PR6423 دارای حساسیت اسمی 8 ولت بر میلی‌متر، دامنه اندازه‌گیری خطی 2 میلی‌متر و پاسخ فرکانسی DC تا 20 کیلوهرتز (-3 دسی‌بل) است. این ویژگی‌ها از اندازه‌گیری موقعیت شفت و نظارت بر ارتعاشات پویا پشتیبانی می‌کنند. این سری همچنین برای شرایط صنعتی سخت طراحی شده است، با محفظه فولاد ضد زنگ و درجه حفاظت IP66.
نسخه 10R از طراحی نصب معکوس استفاده می‌کند، که می‌تواند زمانی که پروب نیاز به نصب از پشت نقطه نصب دارد مفید باشد. این چیدمان گزینه‌ی دیگری را به مهندسان می‌دهد زمانی که فضای اطراف محفظه یاتاقان محدود است یا دسترسی از جلو دشوار است.
پارامترهای فنی کلیدینوک سنجش 8 میلی‌متری برای اندازه‌گیری شفت در ماشین‌آلات دوار صنعتی طراحی شده است. حساسیت اسمی آن 8 ولت بر میلی‌متر مشخص می‌کند که خروجی با تغییر فاصله بین پروب و هدف چگونه تغییر می‌کند. این به مهندسان کمک می‌کند تا مقیاس اندازه‌گیری را تنظیم کرده و داده‌های جابجایی را به درستی تفسیر کنند.مشخصات منتشر شده سری PR6423 دامنه اندازه‌گیری خطی 2 میلی‌متر و فاصله هوای اولیه 0.5 میلی‌متر را ارائه می‌دهد. تنظیم صحیح فاصله مهم است زیرا کار خارج از محدوده خطی می‌تواند منجر به خوانش‌های نادرست یا از دست دادن داده‌های اندازه‌گیری مفید شود.طراحی نصب معکوس برای انعطاف‌پذیری نصبPR6423/10R-030 از چیدمان نصب معکوس استفاده می‌کند. این می‌تواند زمانی که محل نصب دسترسی جلویی راحت را مجاز نمی‌کند یا زمانی که پروب باید از طریق یک دهانه خاص در محفظه یاتاقان نصب شود، کمک کند.قبل از نصب، مهندسان باید رزوه نصب، فضای موجود، موقعیت پروب و مسیر کابل را تأیید کنند. ساختار نصب معکوس باید با نقشه نصب واقعی مطابقت داشته باشد و نه صرفاً به این دلیل که قطر پروب با قطعه اصلی یکسان است.
مشخصات فنیپارامترجزئیات
شماره مدل
PR6423/10R-030
مدل‌های دیگرPR6424/002-030
PR6424/002-131+CON031نظارت ایمنی توربین بخار و کمپرسورPR6424/010-040+CON011سیستم‌های حفاظت آنلاین ماشین‌آلات دوارPR6424/010-100+CON021
PR6424/010-131+CON031

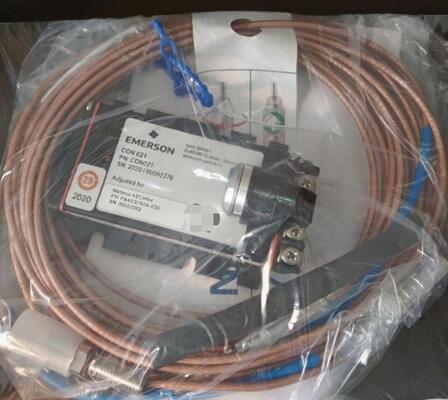

تصویر محصول
توصیه‌های مهندسی
فاصله پروب را با دقت تنظیم کنید.
| داده‌های منتشر شده سری PR6423 فاصله هوای اولیه 0.5 میلی‌متر و دامنه اندازه‌گیری خطی 2 میلی‌متر را ارائه می‌دهد. فاصله نصب صحیح باید طبق دستورالعمل سازنده و مبدل متصل تنظیم شود. هنگامی که روش ولتاژ یا کالیبراسیون تعریف شده در دسترس است، فاصله را فقط با چشم تنظیم نکنید. | جنس و سطح شفت را بررسی کنید. |
|---|---|
| هدف کالیبراسیون استاندارد مشخص شده برای سری PR6423 فولاد فرومغناطیسی است، مانند 42CrMo4 / AISI 4140. مواد هدف یا شرایط سطح متفاوت ممکن است پاسخ سنسور را تغییر دهد. اگر جنس شفت واقعی با هدف استاندارد متفاوت است، قبل از استفاده از خوانش‌ها برای تصمیم‌گیری‌های حفاظتی یا نگهداری، سازگاری را تأیید کنید. | پروب را با مبدل صحیح تطبیق دهید. |
| PR6423 بخشی از یک سیستم اندازه‌گیری است و باید به یک مبدل سیگنال سازگار متصل شود. هنگام تعویض پروب، شماره مدل کامل، نوع نصب، پیکربندی کابل، کانکتور و مدل مبدل را بررسی کنید. پروبی که از نظر مکانیکی مناسب است ممکن است همچنان نامناسب باشد اگر پیکربندی الکتریکی آن با سیستم نصب شده مطابقت نداشته باشد. | کاربردهای جهانی آسیا و اقیانوسیه: چین، کره جنوبی، ژاپن، هند، آسیای جنوب شرقی خاورمیانه: عربستان سعودی، امارات متحده عربی، قطر آمریکای شمالی: ایالات متحده، کانادا اروپا: |
آلمان، انگلستان، فرانسه، روسیه، ترکیه
آمریکای لاتین:
- برزیل، آرژانتین، مکزیک
کاربردهای معمولسیستم‌های حفاظت آنلاین ماشین‌آلات دوارنظارت بر ارتعاش و موقعیت شفتنظارت ایمنی توربین بخار و کمپرسورنظارت بر وضعیت فن‌های بزرگ، ژنراتورها و پمپ‌های پرسرعت - تأسیسات نفت و گاز
کارخانه‌های فرآوری شیمیاییتأسیسات تولید برقکارخانه‌های فرآوری فلز و شیمیایی زغال سنگ - مطالعه موردی پروژه
در یک وظیفه معمول نگهداری کمپرسور، یک کانال ارتعاش شفت ممکن است پس از یافتن نقص در بازرسی، نیاز به تعویض پروب داشته باشد. تیم نگهداری قبل از انتخاب جایگزین، چیدمان نصب پروب موجود، اتصال کابل، مدل مبدل و فاصله اولیه را بررسی می‌کند.
در مواردی که نصب نیاز به PR6423/10R-030 با نصب معکوس دارد، تطبیق پیکربندی کامل به بازیابی تنظیمات اندازه‌گیری اصلی کمک می‌کند. پس از نصب، تیم قبل از بازگرداندن کانال نظارت به سرویس، فاصله پروب و خروجی سیگنال را تأیید می‌کند.
- مزایای ماصادرات به بیش از 40 کشور
- خدمات پس از فروش کاملزنجیره تأمین پایدار که در دسترس بودن مداوم را تضمین می‌کند
- پشتیبانی از گواهینامه‌های COO، COC و CQپاسخ سریع به استعلام قیمت
- سوالات متداول1. چرا از پروب نصب معکوس استفاده کنیم؟
- طراحی نصب معکوس می‌تواند زمانی که دسترسی از جلو محدود است یا چیدمان نصب نیاز به نصب از پشت دارد، مفید باشد. ابعاد نصب و فضای موجود باید قبل از سفارش بررسی شوند.2. حساسیت سری PR6423 چقدر است؟
حساسیت اسمی منتشر شده 8 ولت بر میلی‌متر است. این مقدار تغییر خروجی را برای تغییر معین در فاصله پروب تا هدف توصیف می‌کند و هنگام راه‌اندازی سیستم اندازه‌گیری استفاده می‌شود.
- 3. EPRO PR6423/10R-030 چه چیزی را اندازه‌گیری می‌کند؟
- این سنسور فاصله بین نوک پروب و یک هدف فلزی را بدون تماس اندازه‌گیری می‌کند. در یک سیستم سازگار، این سیگنال می‌تواند برای اندازه‌گیری ارتعاش نسبی شفت و موقعیت استفاده شود.
